壓力開關

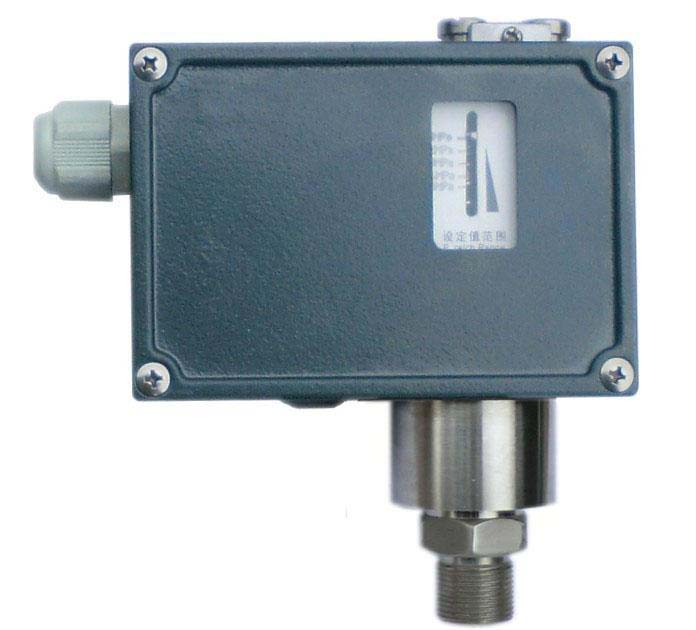

WD-AD610 壓力開關
膜片式傳感器
用于空氣等中性氣體和液體介質。
設定值調節范圍 -2.5…5 (KPa)MPa。
□ 壓力開關 主要技術性能
工作粘度：<1╳10-3m2/s
開關元件：微動開關
外殼防護等級：IP65（符合DIN40050，
與GB4208中IP65相當）
環境溫度：-5～40℃
介質溫度：0～90℃
抗振性能：40m/s2 D500/7DK：20m/s2
重復性錯誤：≤1.5%
觸點容量：AC 380V 6A（阻性）
DC 24 0.25A
□ 設定值的調整（詳見壓力控制器設定值的調整）
*在實際工作中，即使短暫的壓力峰值，也不能超過此值。
□ 壓力開關設定值的調整
1、不可調切換差的控制器設定值調整步驟。舉例說明如下：
例：選用訂貨號為0814700的控制器，要求將壓力上升至0.5MPa(上切換值)發出觸點信號，其操作步驟參見1.1～1.5。（如圖一所示）
1.1 松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。
1.2 打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
1.3 將壓力加至0.5MPa，此值可以從標準壓力計中讀出。
1.4 順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。
1.5 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，
檢驗壓力上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。其對應的下切換值應是0.5MPa減去切換差0.03MPa（左右），即為0.47MPa（左右）。
□ 壓力開關外形及安裝尺寸 單位：mm
