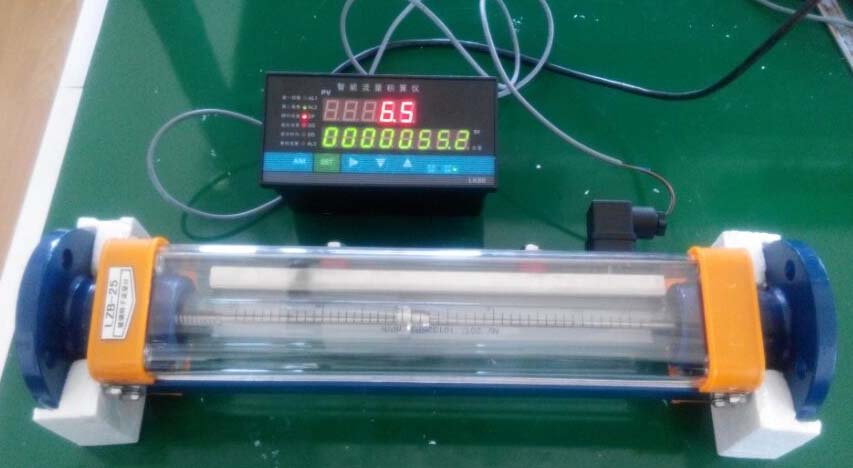

遠傳玻璃管浮子流量計是非線性的帶遠傳裝置，電遠傳玻璃管浮子流量計是將流量信號變換為電信號，該電信號適合于遠距離傳輸，用戶可將該信號連接到顯示記錄儀表，以達到在室內或其他場所觀察現場流量計的流量的目的，該電信號也可以用于自動控制。
遠傳玻璃管浮子流量計的特點是電信號穩定可靠，不受外界的環境溫度、濕度等條件的影響，沒有漂移。
遠傳玻璃管浮子流量計廣泛應用于化工、石油、輕工、醫 藥、環保、食品及計量測試、科學 研究等部門，測量單相非脈動流體 （液體或氣體）的流量。
WD-ALZYB/（）F/WD-LZYJ-（）F系列耐腐玻璃轉子流量計有較強的耐腐性能， 可檢測酸（氫氟酸除外）、堿、氧 化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。
遠傳玻璃管浮子流量計外形及安裝尺寸：
通徑DN
A | B | C | D | E | 連接 形式 | |
10 | 178 | 208 | 244 | Φ12 | 45×40（正面） | 軟管 |
15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法蘭 |
25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法蘭 |
40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法蘭 |
50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法蘭 |
80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法蘭 |
100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法蘭 |
125 | Φ245 | Φ210 | 660 | Φ125 | 8-Φ18 | 法蘭 |
150 | Φ280 | Φ240 | 660 | Φ150 | 8-Φ22 | 法蘭 |
遠傳玻璃管浮子流量計原理與結構
遠傳玻璃管浮子流量計主要由一根自下而上擴大的錐 形玻管和一只隨流體流量大小上下移動的 浮子組成（圖3）。流體自下而上流經錐 管時，流體動能在浮子上產生的升力S和 流體的浮力A使浮子上升，當升力S與浮力 A之和等于浮子自身重力G時，浮子處于平 衡，穩定在某一高度位置上，錐管上的刻 度指示流體的流量值。
WD-ALZYB/WD-LZYJ-（）F流量計的錐管為光滑內壁管（見圖4），通徑 D N 1 5 以上的流量計，浮子通過導桿上下移動，保持穩定；
WD-ALZYB/WD-LZYJ-（）F流量計錐管內壁有三條導向凸筋，使浮子保持穩定 （見圖5）。通徑DN10以下的流量計采用軟管連接，配有針形流量 調節閥；通徑DN15以上流量計采用法蘭連接或其他連接。
遠傳玻璃管浮子流量計材質
| 零部件型 號ALZYB-10ALZYJ-10FALZYB-1525、40ALZYJ-15、2540、50（F）ALZYB-5080、100ALZYB-80100（F）浮 子1Cr18Ni9Ti不銹鋼Φ瑪 瑙1Cr18Ni9Ti不銹鋼外包氟塑料1Cr18Ni9Ti不銹鋼外包氟塑料基 座HPb59-1黃銅1Cr18Ni9Ti不銹鋼鑄鐵內襯 聚丙烯塑料鑄鐵內襯 氟塑料*鑄鐵內涂 防腐漆鑄鐵內襯 氟塑料*止 檔聚丙烯塑料氟塑料聚丙烯塑料氟塑料鑄 鐵氟塑料密封圈及墊片丁橡膠氟橡膠丁橡膠氟橡膠丁橡膠氟橡膠導 桿1Cr18Ni9Ti不銹鋼1Cr18Ni9Ti不銹鋼外包氟塑料 |
注：如介質是有機溶劑，訂貨時請注明。 |
