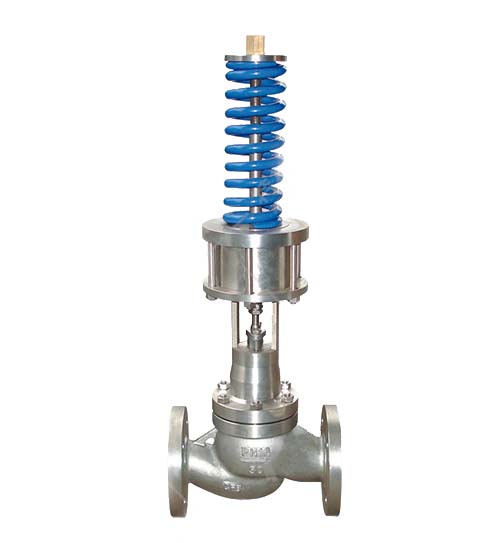

自力式壓力（差壓）調節閥
自力式壓力（差壓）調節閥技術參數
產品型號：WDV230
公稱通徑：DN20~300mm
公稱壓力：PN1.6、4.0MPa
工作溫度：液體≤140℃;氣體≤80℃；配冷凝器和散熱片≤350℃
法蘭標準：PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準）
適用介質：氣體、蒸汽、低粘度液體
自力式壓力（差壓）調節閥產品概述
自力式壓力（差壓）調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和WDZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此該閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。自力式壓力（差壓）調節閥系列產品公稱壓力PN16、25、40，公稱通徑范圍20～300mm，使用溫度≤350℃。有多種多樣的品種可供選擇，比老型式有更大壓差范圍。
自力式壓力（差壓）調節閥主要技術參數
公稱通徑DN | 20 | 20 | 20 | 20 | 20 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
額定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
公稱壓力（MPa） | 1.6、2.5、4.0 |
壓力調節范圍(KPa) | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
固有流量特質 | 快開 |
調節精度（%） | ±5 |
使用溫度（℃） | ≤350 |
允許泄漏量 | 硬密封(L/h) | 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） |
軟密封(mL/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 |
減壓比 | 最大 | 10 |
最小 | 1.25 |
