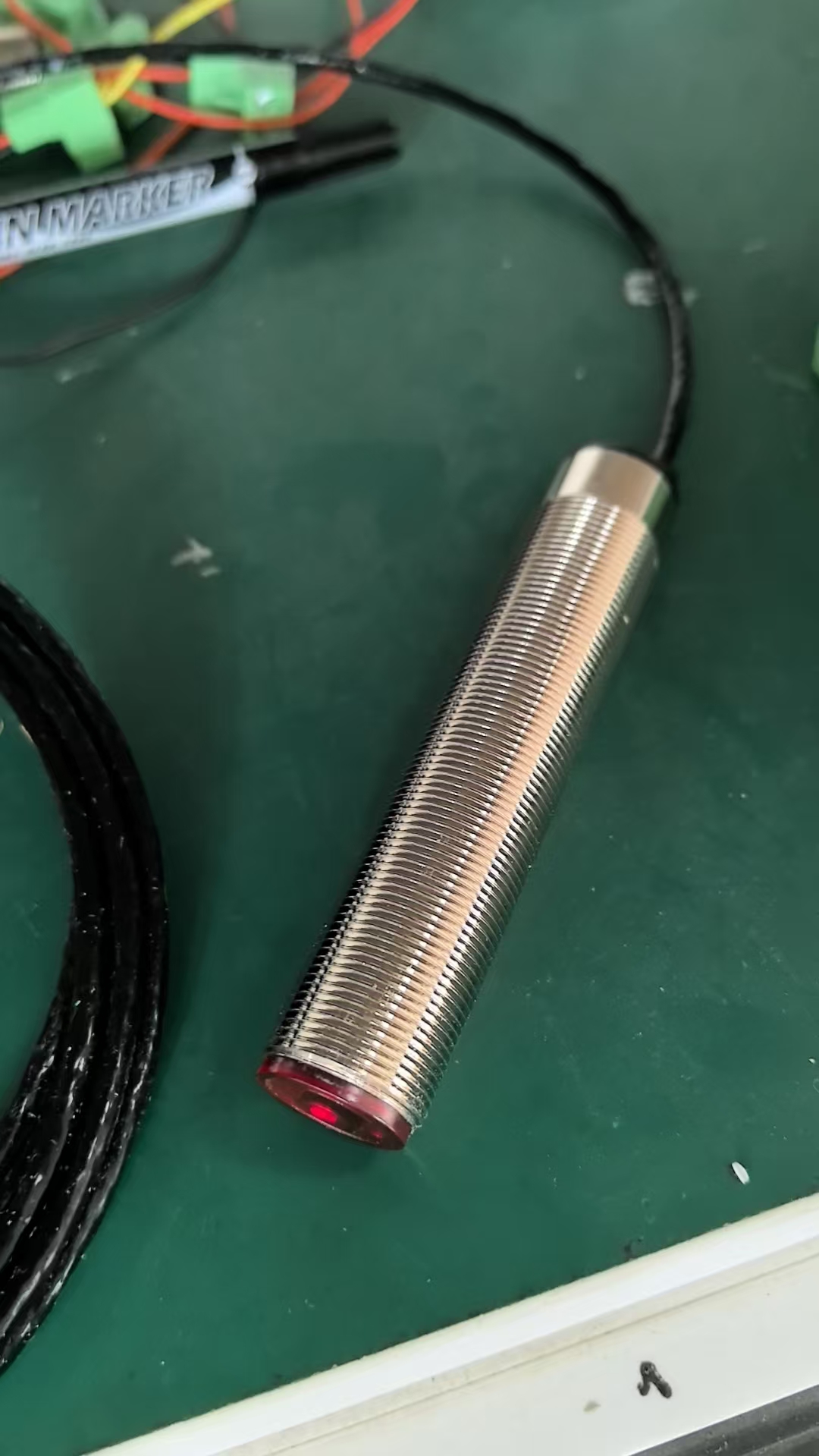

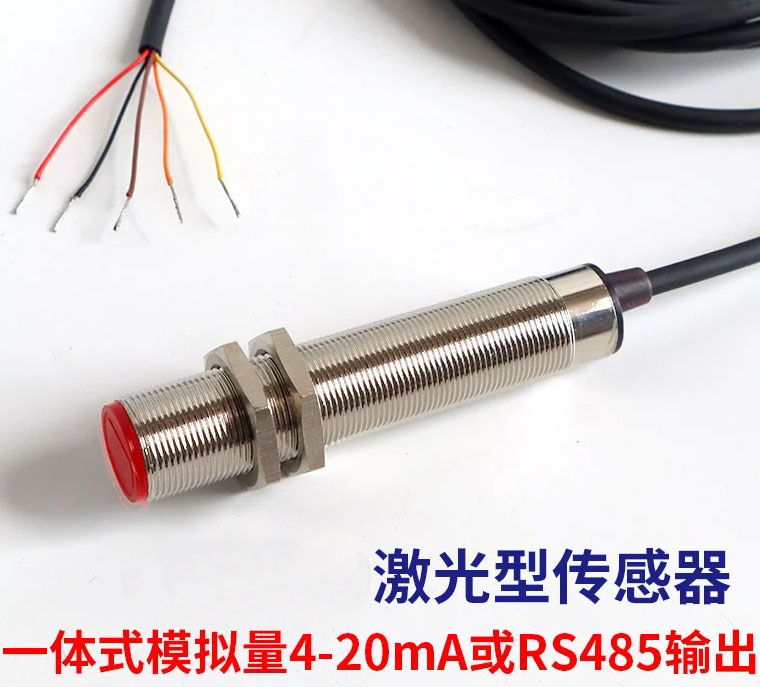

激光轉速傳感器概述
轉速傳感器是根據激光感應反光原理，并轉變成一個交變電壓信號，經內部精密電路的處理輸出良好的方波脈沖信號實現轉速測量?？捎糜跈z測各類旋轉機械的轉速。
激光轉速傳感器特點
1. 輸出信號強
2. 抗干擾能力強
3. 非接觸測量
4. 工作范圍寬（可測量低轉速）
5. 可在煙霧、油氣、水霧等惡劣環境中使用
激光轉速傳感器技術參數
工作電源：12～24VDC
功耗電流：≤35mA
測量范圍：0～10000轉/分
輸出信號：方波（高電平：供電電壓；低電平：< 300mV） 如下圖：
負載能力：±20mA （最大）
輸出方式：NPN輸出
工作溫度：－20℃～80℃
安裝間隙：10～900mm（通過電位器可調）
重 量：約120g
尺寸圖：
激光轉速傳感器安裝接線說明
WDE80-TL為三線制轉速傳感器（電源 、信號 、COM ）
紅線：電源
黃線：信號
黑線：COM
轉速傳感器安裝時，將傳感器對準齒輪安裝間隙在10～900mm內（通過電位器可調），固定傳感器即可。
激光轉速傳感器安裝示意圖：
舉例：被測體是其他旋轉體
安裝距離調試說明：
1、先固定好傳感器；安裝在距離范圍內（比如150mm），激光對準反光條中心。
2、低速旋轉反光條，觀察后端紅燈閃爍，每進過一次反光條紅燈閃爍一次
3、如果紅燈閃爍不穩定，順時針或者逆時針緩慢旋轉電位器，直到紅燈閃爍穩定即可
轉速顯示儀表與WDE80-TL接線圖如下：

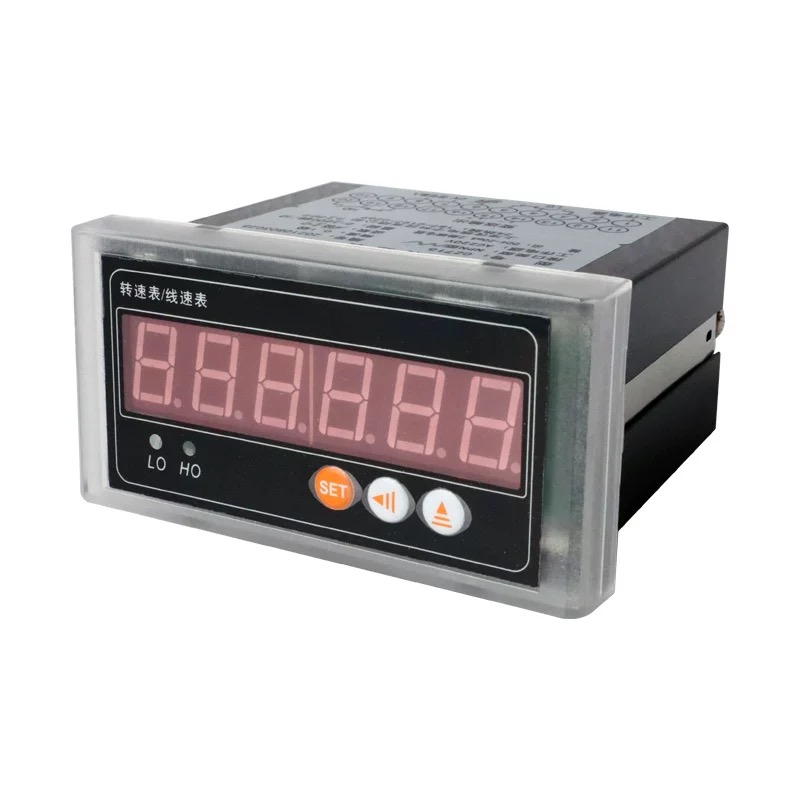

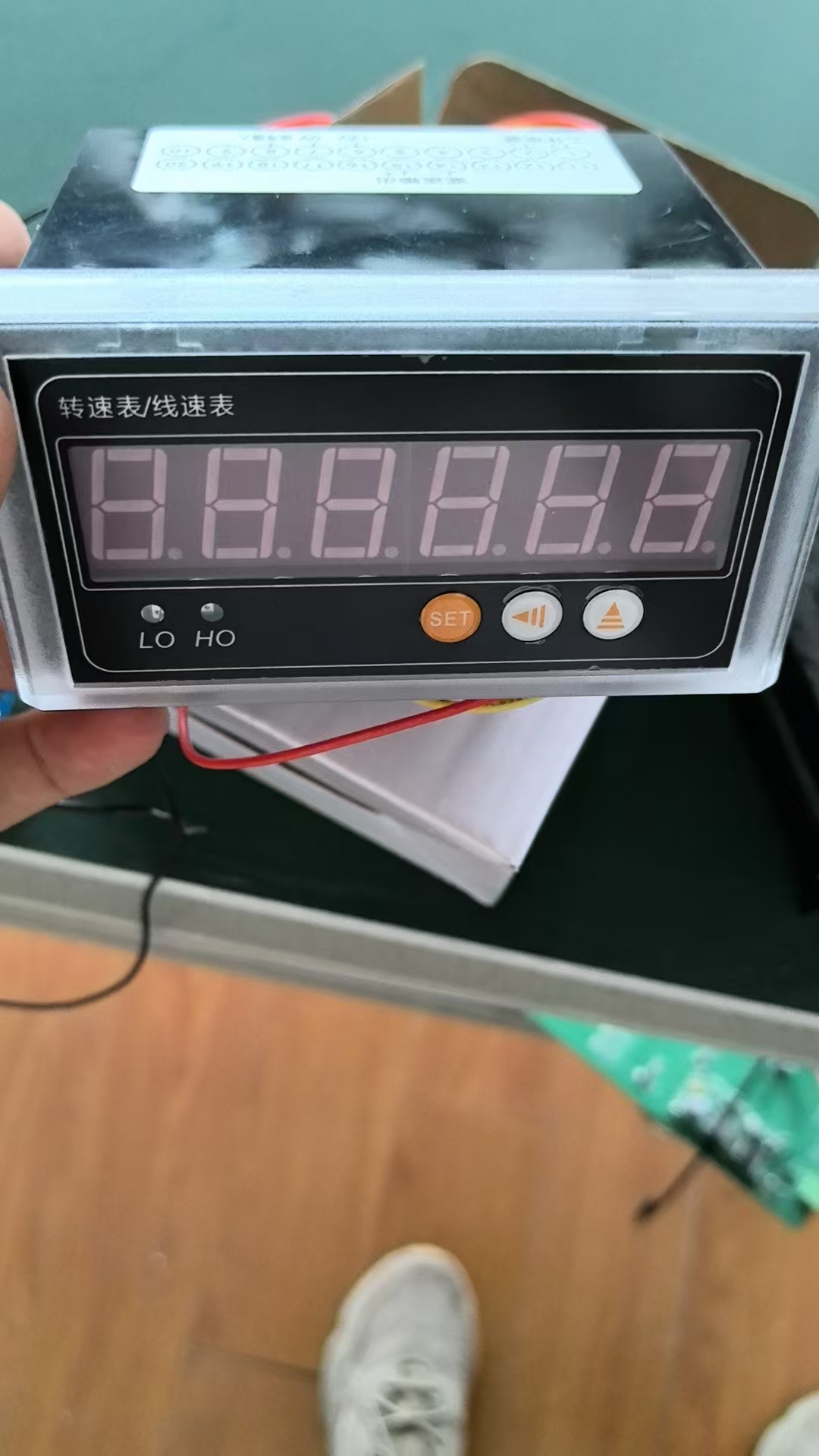

可選配轉速顯示表實現轉速實時顯示、4-20mA模擬量變送輸出，485通訊輸出、繼電器開關量輸出。
激光轉速傳感器應用領域
轉速傳感器可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等）的轉速及零轉速的測量。
同時在工件加工轉速監控、鋼管涂裝轉速監控以及齒輪轉速測量等領域也得到廣泛應用。
